[Dev-X] 자동화의 실상: 정제된 데이터 없는 자동화는 ‘노가다’의 시작이다

핵심 요약 (Executive Summary)

본 보고서는 건설 및 BIM(Building Information Modeling) 분야에서 자동화 기술을 도입할 때 발생하는 실질적인 문제점과 해결 방안을 분석한다. 자동화의 본질은 인간의 개입 없이 정보를 추출하거나 생성하는 것이나, 현재의 설계 환경은 표준화된 프로세스와 **메타데이터(Metadata)**의 부재로 인해 자동화 전 단계에서 막대한 수작업(이른바 '노가다')을 요구하고 있다.

주요 분석 결과에 따르면, 설계사마다 상이한 도면 작성 패턴(레이어, 컬러, 폴리라인 사용 여부 등)이 자동화의 가장 큰 장애물로 작용하고 있다. 진정한 자동화를 구현하기 위해서는 단순한 소프트웨어 기능 활용을 넘어, 3차원 객체 변환을 고려한 2D 메타데이터 구축과 데이터 그룹화 프로세스 정립이 필수적이다.





원본자료: https://youtu.be/ZXIIIKWqTcE?si=4EDjONNOadQmw7sX

해당내용을 참고해서 "Google Gemini"으로 내용을 다시 작성했습니다.(참고하세요)



요약영상: https://youtu.be/fBj69ijbwlE

---





왜 우리의 자동화는 여전히 '노가다'의 연장선일까요? 🤔 건설 및 BIM 분야 자동화의 성공은 화려한 소프트웨어가 아니라, '정제된 데이터'인 메타데이터 구축에 달려 있습니다. 자동화를 가장한 수작업을 멈추고 진정한 효율을 찾는 방법을 알아봅니다.

안녕하세요! 건설 IT와 BIM 자동화에 관심 있는 분들이라면 한 번쯤 "버튼 하나로 모델링이 끝났으면 좋겠다"는 상상을 해보셨을 거예요. 하지만 현실은 어떤가요? 자동화 프로그램을 돌리기 위해 도면을 수정하고 레이어를 정리하느라 오히려 밤을 새우는 경우가 허다하죠. 저 역시 그런 '자동화를 위한 노가다'를 경험하며 깨달은 것이 있습니다. 바로 정제된 데이터 없이는 진정한 자동화도 없다는 사실입니다. 😊



1. 자동화의 본질: 프로세스 표준화가 우선입니다 ⚙️

자동화란 무엇일까요? 단순히 기계가 대신해주는 것이 아니라, 사람이 개입하지 않고 원하는 정보를 추출하거나 객체를 생성하는 기술적 과정입니다. 프로그램은 철저하게 A에서 B, C로 이어지는 논리적인 프로세스를 따라 움직이죠.

문제는 현재 우리의 설계 도면이 이런 프로세스를 받아들일 준비가 되어 있지 않다는 점입니다. 설계사마다, 혹은 작업자마다 레이어 명칭부터 선의 종류(단순 선 vs 폴리라인), 글자의 크기까지 제각각이죠. 베이스가 되는 구조가 너무 다양하다 보니, 아무리 똑똑한 AI나 컴퓨팅 기술이라도 이를 스스로 판단해 완벽하게 처리하기에는 한계가 있습니다.

💡 알아두세요!
자동화는 소프트웨어의 기능 이전에 '일관성 있는 도면 생산 패턴'이 정립될 때 비로소 시작됩니다.



2. 메타데이터(Metadata), 자동화의 핵심 연료 📊

자동화를 구현하기 위해 가장 먼저 필요한 것은 바로 **메타데이터(Metadata)**입니다. 이는 일정한 목적을 가진 정제된 데이터를 의미하는데요. 건축 분야에서는 보(Beam)나 기둥(Column)을 생성하기 위한 기초적인 정보들의 집합이라고 볼 수 있습니다.

현재의 LLM(대형 언어 모델) 기술이 텍스트 분야에서는 혁신적이지만, 복잡한 지오메트리(Geometry)를 다루는 건축 도면 분야에서는 비정형 데이터를 스스로 극복하기에는 아직 미흡한 부분이 많습니다. 따라서 설계자의 의도를 담은 정제된 데이터 소스, 즉 메타데이터를 확보하는 것이 무엇보다 중요합니다.

⚠️ 주의하세요!
임의로 작성된 데이터를 3D 객체로 변환하려면 결국 '데이터 정제'라는 선행 작업이 필요하며, 여기서 막대한 에너지 소모와 비효율이 발생합니다.

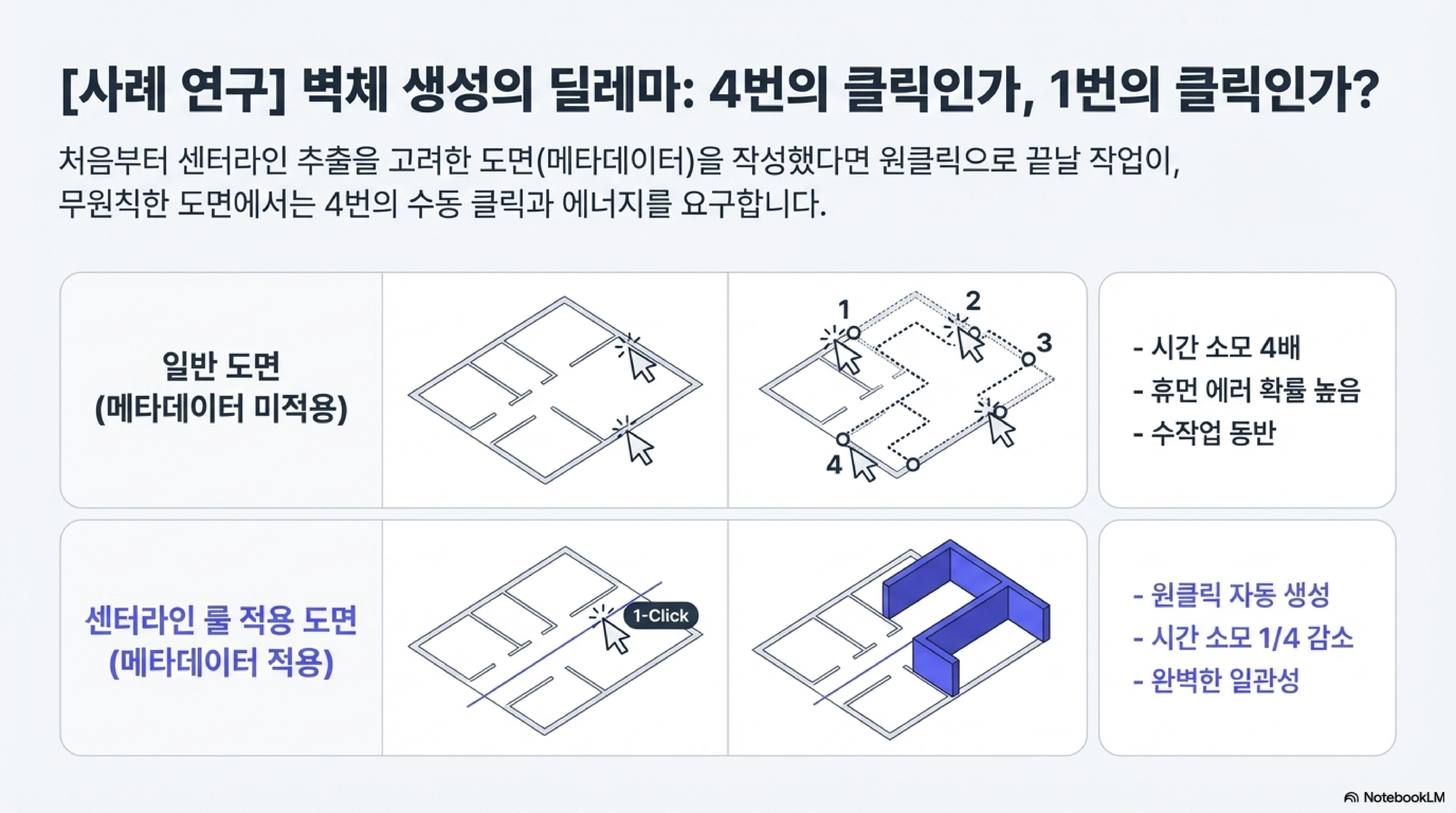

3. 실무 효율 분석: 정제된 데이터의 차이 📈

데이터 정제 여부에 따라 실제 작업 효율이 얼마나 차이 나는지 분석해 보았습니다.

분석 항목	데이터 미정제 (비효율)	데이터 정제 (효율)
벽체 생성	센터라인 부재로 수동 추출	규칙 기반 즉시 생성
조작 횟수	객체당 4회 이상 클릭	원클릭(One-Click) 완료
오류 가능성	휴먼 에러 발생 높음	일관성 기반 에러 최소화
특수 구간 처리	복잡한 밑작업 선행	드래그 앤 크리에이트 해결



4. 3차원 변환을 고려한 2D 데이터 설계 전략 🛠️

진정한 자동화를 위해서는 단순히 2D 요소를 빠르게 처리하는 것에서 벗어나야 합니다. 다음 단계인 **3차원 객체 변환을 고려한 2D 메타데이터 구축**에 역량을 집중해야 하죠.

• 데이터 그룹화: 3차원 객체 구성을 위한 데이터 그룹을 사전에 정의하고 표준화해야 합니다.
• 신속한 구성: 메타데이터 구성을 얼마나 빠르고 정확하게(목표 90~95% 이상) 완료하느냐가 자동화 성패를 가릅니다.
• 프로세스 정립: 단순한 선의 집합이 아닌, 공간과 객체의 의미를 담은 데이터 관리가 핵심입니다.



💡

자동화 성공을 위한 핵심 전략

✨ 데이터 정제: 메타데이터 없는 자동화는 노가다의 시작입니다.

📊 표준화 프로세스: 설계사별 상이한 패턴을 통일하는 것이 우선입니다.

🧮 핵심 수식:

성공적인 자동화 = 정제된 2D 데이터 + 3D 변환 프로세스

👩‍💻 미래 전략: 2D 단계에서부터 3D 객체 변환을 염두에 둔 설계를 실천하세요.

데이터의 일관성이 곧 작업의 속도와 품질을 결정합니다.



자주 묻는 질문 ❓

Q: AI 기술이 발달하면 정제 안 된 도면도 알아서 처리하지 않을까요?

A: 아직까지 복잡한 건축 지오메트리 분야에서는 LLM이 메타데이터 없이 독자적으로 완벽한 판단을 내리기 어렵습니다. 인간의 의도가 담긴 정제된 데이터가 여전히 필수적입니다.

Q: 메타데이터 구축에 시간이 너무 많이 걸리는데 어떡하죠?

A: 초기 구축 시간은 필요하지만, 이를 통해 원클릭 자동화가 가능해지면 전체 공정의 에너지를 획기적으로 줄일 수 있습니다. 신속한 데이터 구성을 위한 내부 프로세스 정립이 해답입니다.





---







---

1. 자동화의 정의와 프로세스 정립의 중요성

1.1 자동화의 기본 개념

• 정의: 사람이 개입하지 않고 원하는 정보를 추출하거나 객체를 생성하는 기술적 과정.
• 작동 원리: 프로그램은 A단계에서 B, C단계를 거쳐 결론에 도달하는 순차적인 프로세스(Step-by-step)를 기반으로 결과물을 생성함.

1.2 프로세스 부재의 문제점

• 현재 국내 설계 도면은 동일한 패턴과 과정을 통해 생산되지 않음.
• 설계사 및 작업자마다 레이어 사용 여부, 선의 종류(단순 선 vs 폴리라인), 글자 크기 및 위치 등이 모두 상이함.
• 기본 베이스가 되는 구조가 너무 다양하여 컴퓨팅 기술이나 현재의 LLM(대형 언어 모델)이 이를 스스로 판단하여 처리하기에는 한계가 있음.



2. 메타데이터(Metadata)와 데이터 정제

2.1 메타데이터의 역할

• 정의: 일정한 목적을 가진 정제된 데이터. 예를 들어, 보(Beam)나 기둥(Column)을 만들기 위한 기초 정보들을 의미함.
• 현황: 건축 및 지오메트리(Geometry)를 다루는 분야에서는 아직 LLM의 파워로 비정형 데이터를 극복하기 미흡함. 따라서 정제된 데이터 소스인 메타데이터 확보가 필수적임.

2.2 데이터 정제에 소요되는 에너지

• 사용자가 임의로 작성한 데이터를 3D 객체로 변환하기 위해서는 '데이터 정제' 과정이 선행되어야 함.
• 이 과정에서 설계자의 의도를 파악하고 도면을 수정하는 데 막대한 시간과 에너지가 소모되며, 이는 자동화의 효율성을 저해하는 비효율의 핵심 원인이 됨.



3. 실무 사례를 통한 효율성 분석

자동화 기술을 적용할 때 정제된 데이터의 유무에 따른 작업 효율 차이는 극명하게 나타난다.

분석 항목	데이터 미정제 상태 (비효율)	데이터 정제 상태 (효율)
벽체 생성	센터라인(Root Path) 부재로 인해 사용자가 직접 라인을 추출하거나 경로를 수정해야 함.	특정 규칙(예: 센터라인 자동 추출 가능 도면)에 따라 즉시 생성 가능.
조작 횟수	객체 하나를 만들기 위해 4번 이상의 클릭과 확인 작업 필요.	원클릭(1회 클릭)으로 작업 완료.
오류 가능성	반복적인 수작업으로 인한 휴먼 에러(Human Error) 발생 가능성 높음.	일관된 데이터 기반으로 에러 최소화 및 에너지 세이브.
기초/피트 구간	도면 파악 및 데이터 변환을 위한 복잡한 밑작업(기초 꺾임, 레벨 조정 등) 선행.	정제된 레이어와 그룹화된 정보를 통해 드래그 앤 크리에이트(Drag & Create)로 해결.



4. 기술적 한계와 극복 방안

4.1 컴퓨팅 기술 및 LLM의 한계

• 웹 페이지 제작 등에서는 LLM이 높은 성능을 보이나, 복잡한 지오메트리를 다루는 건축 도면 분야에서는 아직 메타데이터 없이 스스로 판단하여 자동화를 완수하기 어려움.

4.2 핵심 전략: 3차원 변환을 고려한 2D 데이터 설계

• 단순히 2D 요소를 빠르게 처리하는 것에 집중하기보다, 다음 단계인 3차원 객체 변환을 고려한 2D 메타데이터 구축에 역량을 집중해야 함.
• 데이터 그룹화: 3차원 객체로 구성하기 위한 특정 데이터들의 그룹을 사전에 정의하고 회사 내부 프로세스로 정립해야 함.
• 목표 수치: 가장 빠른 방법으로 메타데이터 구성을 90%에서 95% 수준까지 얼마나 신속하게 완료할 수 있느냐가 자동화 성공의 핵심임.



5. 결론 및 제언

자동화는 단순히 기술의 도입만으로 완성되지 않는다. 도면 내의 레이어 구성 하나부터 일관성을 갖추어야 하며, '자동화를 가장한 노가다'를 멈추기 위해서는 다음과 같은 노력이 필요하다.

1. 프로세스 표준화: 설계사 내부적으로 일관성 있는 도면 생산 패턴을 정립할 것.
2. 메타데이터 중심의 작업: 2D 작업 단계에서부터 3D 변환을 염두에 둔 데이터 구조(메타데이터)를 형성할 것.
3. 데이터 그룹 관리: 단순한 선(Line)의 집합이 아닌, 공간과 객체의 의미를 담은 데이터 그룹을 구성하는 데 집중할 것.

결국 정확하고 빠른 모델링의 핵심은 기능적인 자동화 툴 그 자체가 아니라, 그 툴이 즉각적으로 읽어 들일 수 있는 정제된 데이터의 확보에 있다.





---
