[자료]LH 공동주택 주력평면 BIM (모델+도면) 라이브러리

---

[자료] LH 공동주택 주력평면 BIM (모델+도면) 라이브러리

등록 : 2025. 12. 13.

형식 : pdf, rvt

제작 : LH한국토지주택공사

---

LH 공동주택 주력평면 BIM 라이브러리 공개 브리핑

Executive Summary

한국토지주택공사(LH)는 공동주택 주력 평면 8개 타입에 대한 BIM(빌딩 정보 모델링) 라이브러리를 공개했다. 이 라이브러리는 3D 모델(구조, 건축 마감)과 관련 도면 일체를 포함하는 포괄적인 데이터 세트로 구성되어 있으며, 설계 및 시공 과정의 효율성을 높이는 것을 목표로 한다.

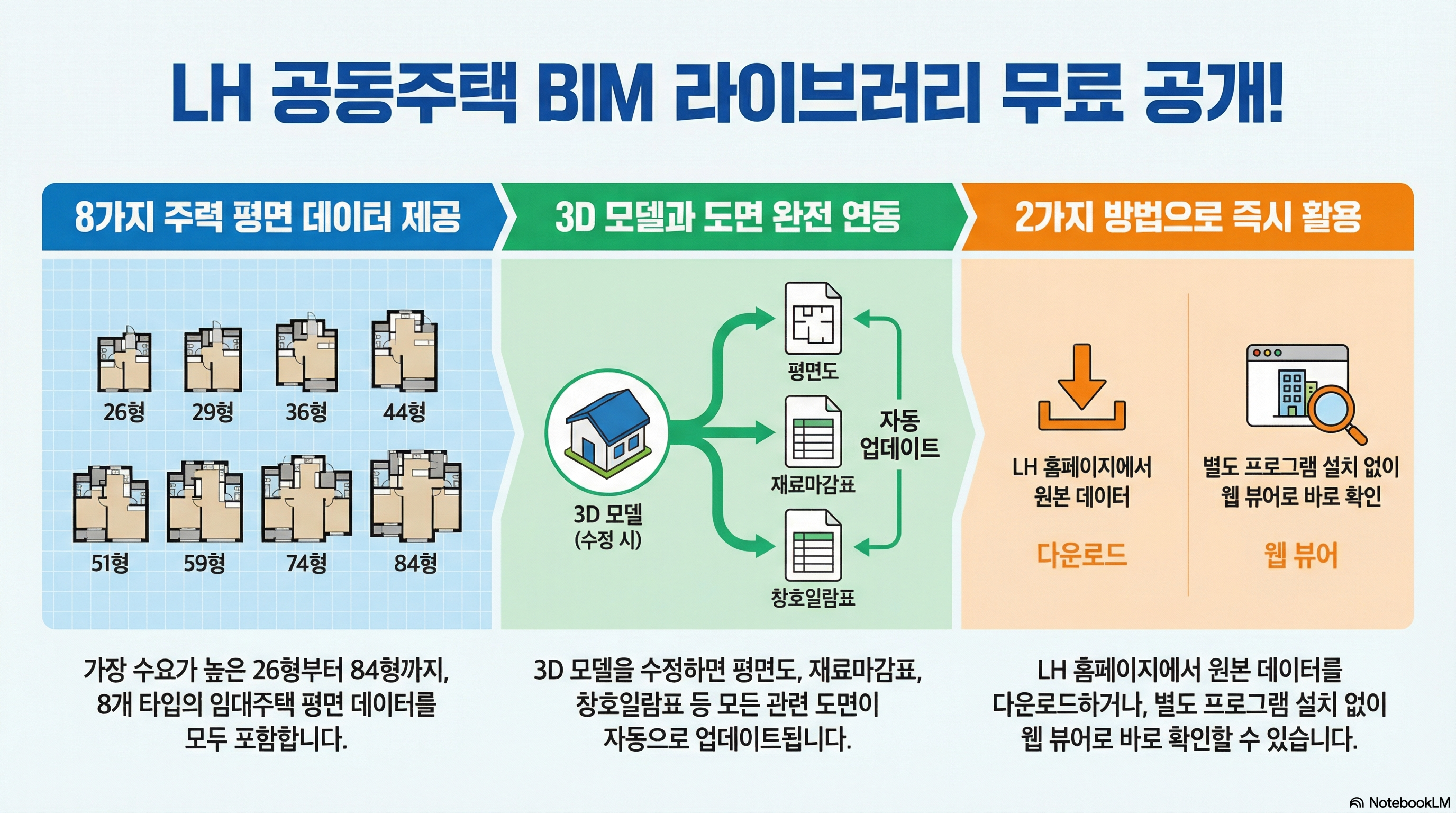

핵심 특징은 3D 모델을 수정하면 관련 도면이 자동으로 업데이트되는 연동 기능이다. 모든 데이터는 LH 공식 홈페이지를 통해 다운로드할 수 있으며, BIM 소프트웨어가 없는 사용자를 위해 별도의 등록 절차 없이 모델을 확인할 수 있는 웹 뷰어 링크도 함께 제공된다. 이번에 공개된 평면은 26형부터 84형까지의 임대주택 타입을 포함한다.





원본출처: https://lh.or.kr/board.es?mid=a10402030100&bid=0027&act=view&list_no=729956&tag&nPage=1&fbclid=IwY2xjawOva4xleHRuA2FlbQIxMABicmlkETFNa0Z5a2RPem9kVkFKeGVlc3J0YwZhcHBfaWQQMjIyMDM5MTc4ODIwMDg5MgABHp82zRFqbWKSj34brrZFK56_Or525iwj3DuNMSduJvnTPl7zS7vJ0dw7lHaL_aem_bIadFd8_VJaTXjxiUiO4Sg

LH 공동주택 주력평면 BIM (모델+도면) 라이브러리 | 주택기술품질자료 | 주택기술품질자료 | 주택



첨부자료:

(도면)_01_LH공동주택주력평면_26형.pdf

2.45MB

(도면)_02_LH공동주택주력평면_31형.pdf

2.64MB

(도면)_03_LH공동주택주력평면_36형.pdf

3.00MB

(도면)_04_LH공동주택주력평면_41형.pdf

3.32MB

(도면)_05_LH공동주택주력평면_46형.pdf

3.61MB

(도면)_06_LH공동주택주력평면_55형.pdf

3.76MB

(도면)_07_LH공동주택주력평면_65형.pdf

4.87MB

(도면)_08_LH공동주택주력평면_84형.pdf

5.50MB



---

1. 개요

한국토지주택공사(LH)는 2025년 12월 13일 자로 'LH 공동주택 주력평면 BIM (모델+도면) 라이브러리'를 공개하였다. 이 자료는 LH 홈페이지의 '사업소개 > 주택사업 > 주택기술품질자료' 섹션을 통해 배포되며, LH가 공급하는 주요 임대 공동주택 평면에 대한 상세한 BIM 데이터와 관련 기술 정보를 제공한다.

2. 라이브러리 상세 내용

2.1. 대상 평면

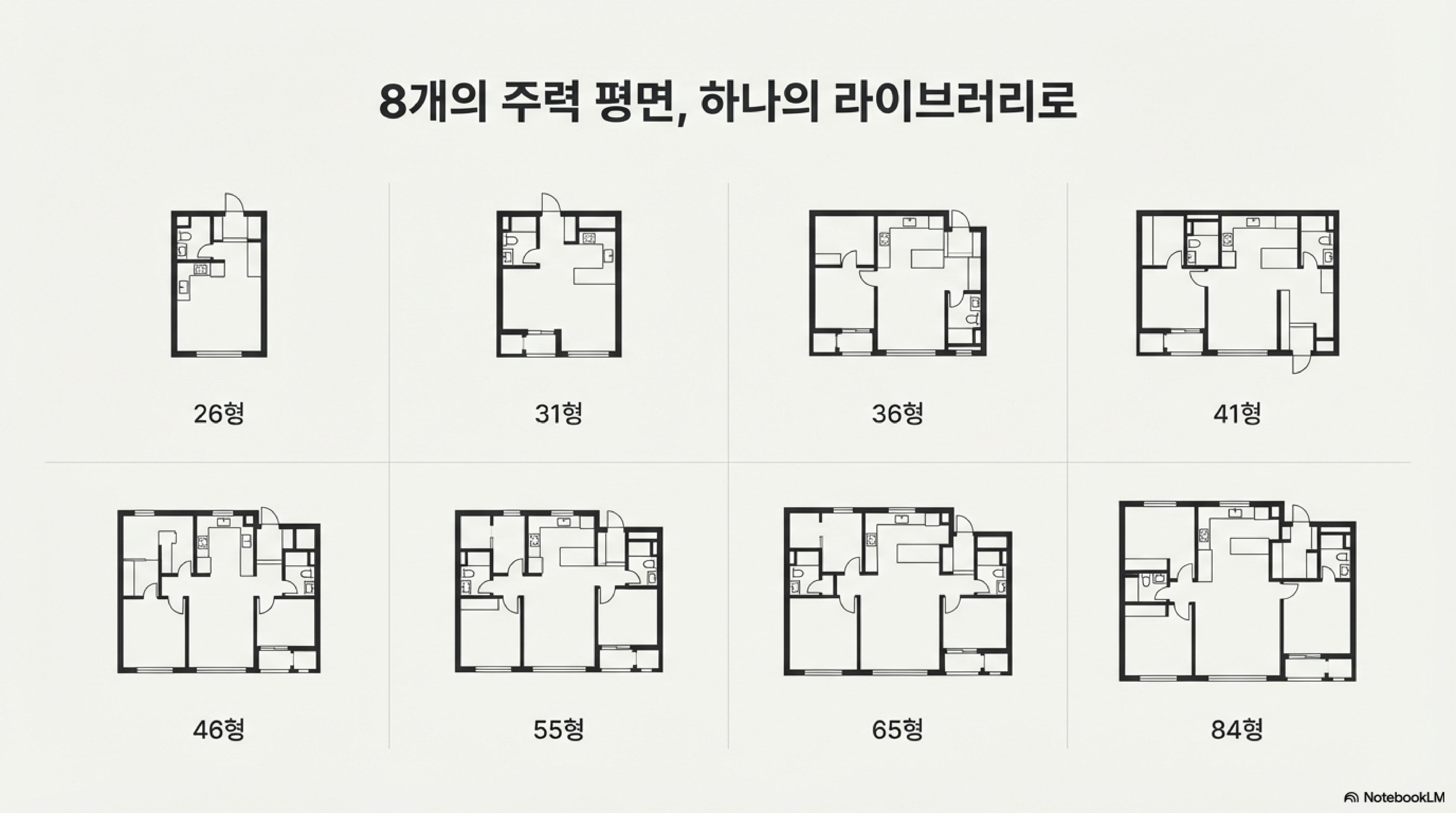

이번에 공개된 라이브러리는 LH의 임대 공동주택 주력 평면 8개 타입을 대상으로 한다.

구분	단위 평형
임대	26형, 31형, 36형, 41형, 46형, 55형, 65형, 84형

2.2. 구성 요소 및 특징

라이브러리는 각 평면 타입별로 BIM 모델과 관련 도면 데이터로 구성되어 있다.

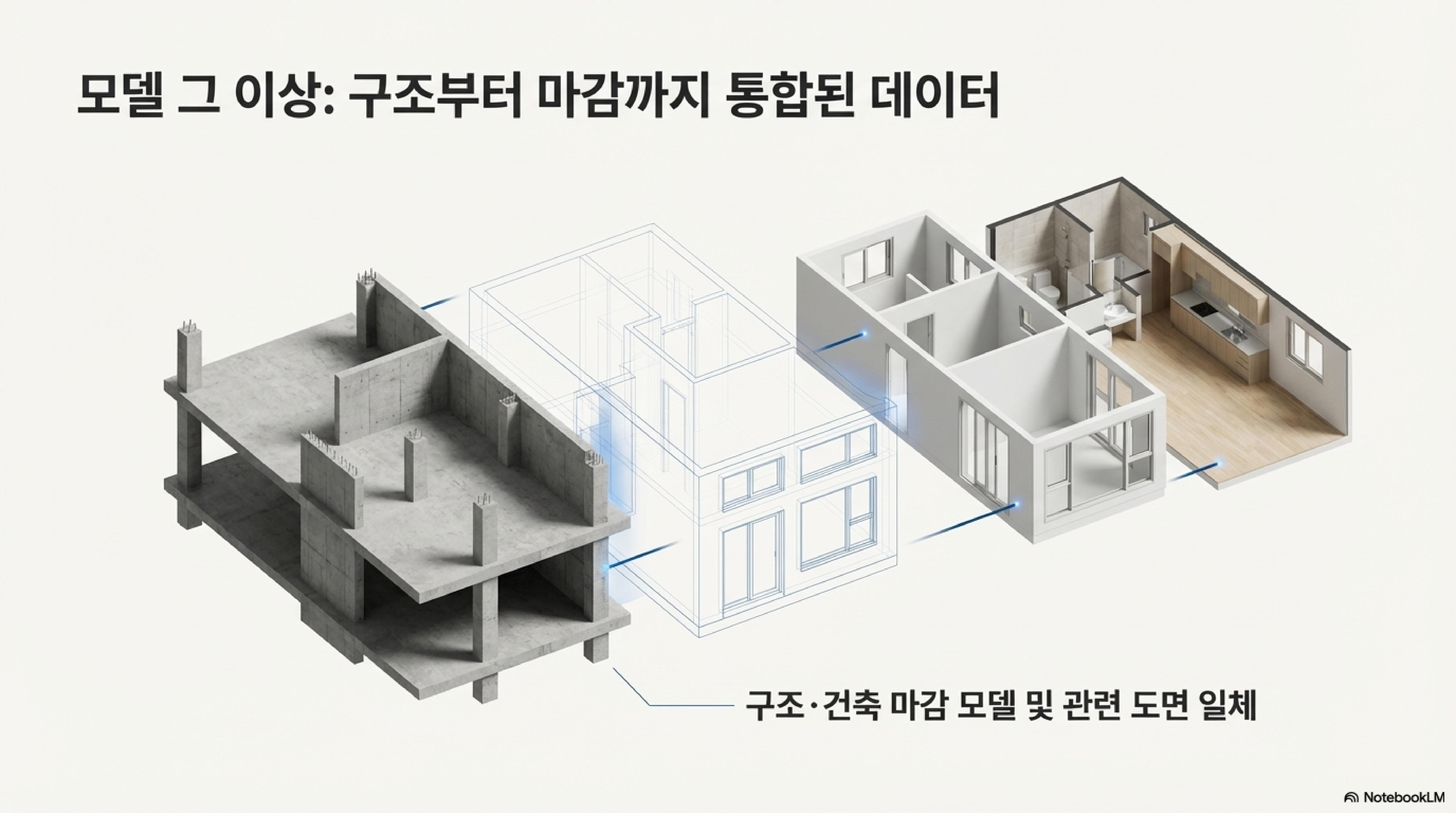

• BIM 데이터: 구조 모델과 건축 마감 모델을 포함한 3D 모델링 데이터.
• 주요 특징:

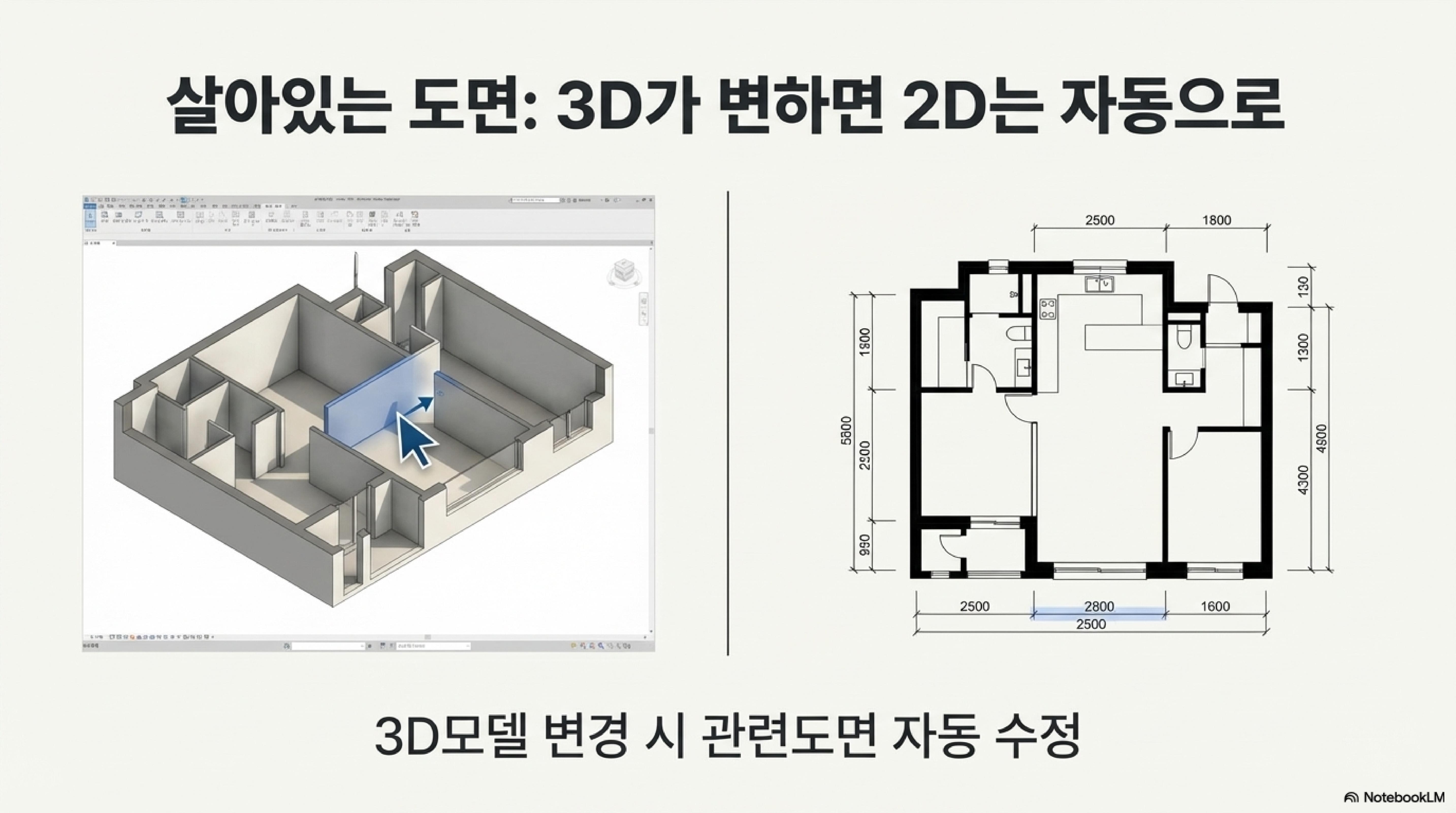

  • 모델-도면 연동: 3D 모델을 변경하면 관련된 모든 도면이 자동으로 수정된다.

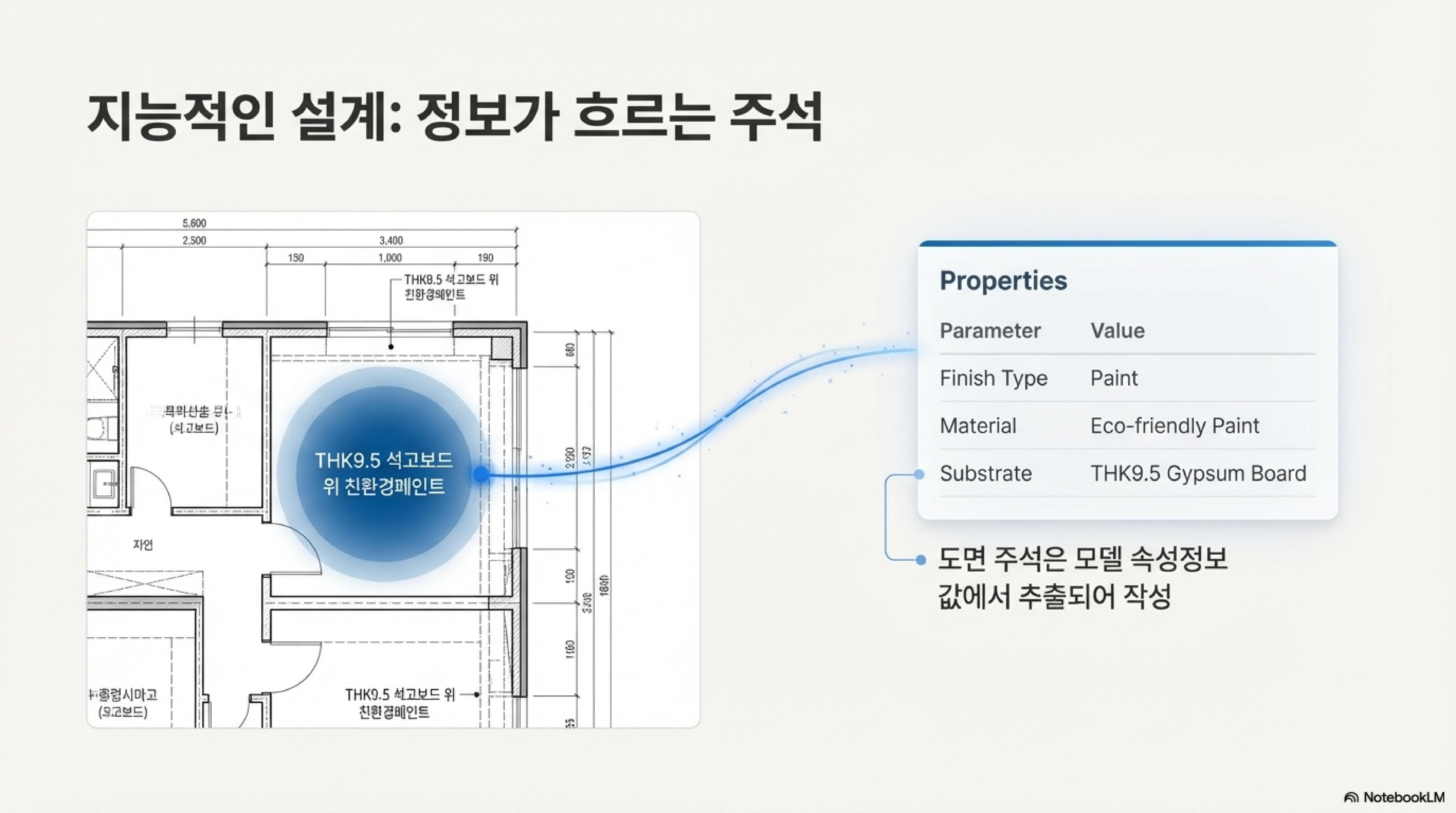

  • 속성 정보 기반 주석: 도면의 주석은 모델이 가진 속성 정보 값에서 직접 추출되어 작성되므로 정보의 일관성과 정확성이 보장된다.

2.3. 포함된 도면 종류

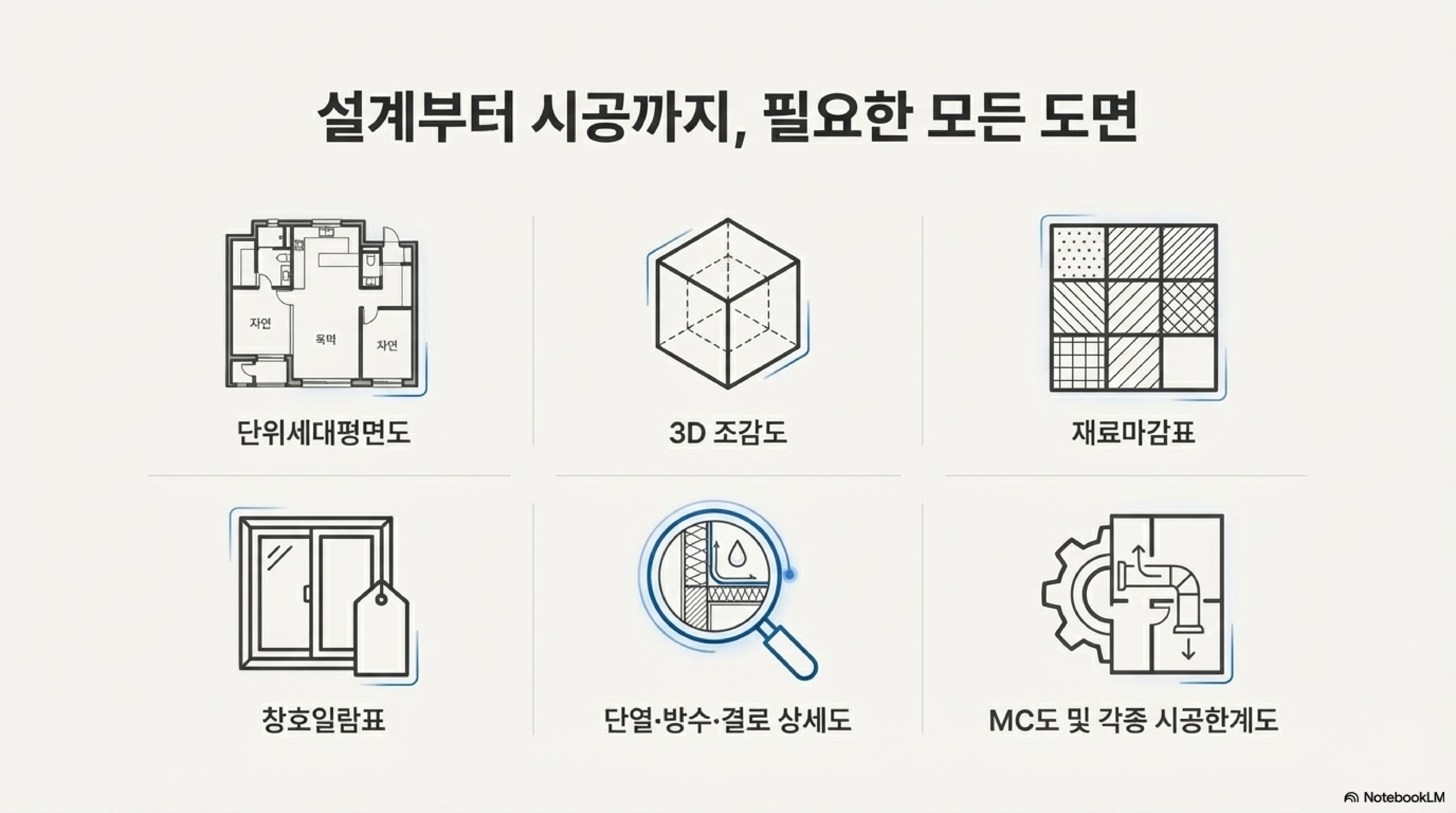

라이브러리에는 다음과 같은 상세 도면이 포함되어 있어, 단위 세대에 대한 포괄적인 정보를 제공한다.

• 단위세대평면도
• 3D 조감도
• 면적산출근거
• 재료마감표
• MC도
• 창호일람표
• 마감 시공한계도
• 걸레받이·반자 시공한계도
• 단열·방수·결로 상세도
• 경량철골 천장틀도

3. 라이브러리 활용 방안

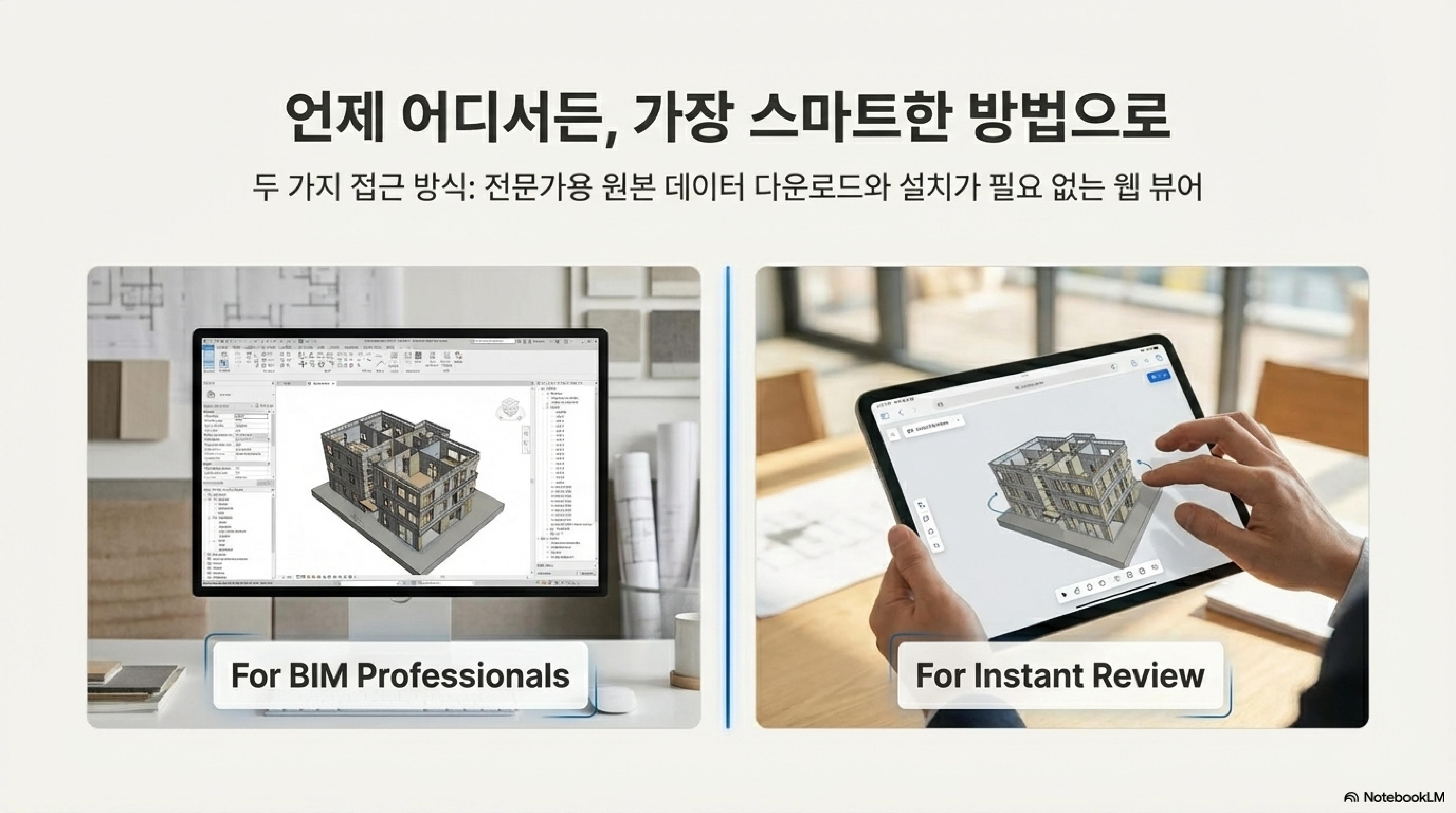

사용자는 두 가지 주요 방법을 통해 라이브러리 데이터에 접근하고 활용할 수 있다.

3.1. 원본 데이터 다운로드

BIM 소프트웨어 사용자는 LH 홈페이지에서 원본 데이터를 직접 다운로드할 수 있다. 다운로드 패키지에는 다음과 같은 요소가 포함된다.

• 단위세대 모델 (RVT 파일)
• 도면 (PDF 파일)
• 객체 라이브러리
• 템플릿

제공 파일 목록:

파일 유형	평형	파일명	파일 크기
BIM 데이터	26형	(BIM데이터)_01_LH공동주택주력평면_26형.rvt	21.56MB
BIM 데이터	31형	(BIM데이터)_02_LH공동주택주력평면_31형.rvt	21.72MB
BIM 데이터	36형	(BIM데이터)_03_LH공동주택주력평면_36형.rvt	22.27MB
BIM 데이터	41형	(BIM데이터)_04_LH공동주택주력평면_41형.rvt	53.24MB
BIM 데이터	46형	(BIM데이터)_05_LH공동주택주력평면_46형.rvt	51.93MB
BIM 데이터	55형	(BIM데이터)_06_LH공동주택주력평면_55형.rvt	27.64MB
BIM 데이터	65형	(BIM데이터)_07_LH공동주택주력평면_65형.rvt	56.09MB
BIM 데이터	84형	(BIM데이터)_08_LH공동주택주력평면_84형.rvt	71.52MB
도면	26형	(도면)_01_LH공동주택주력평면_26형.pdf	2.45MB
도면	31형	(도면)_02_LH공동주택주력평면_31형.pdf	2.64MB
도면	36형	(도면)_03_LH공동주택주력평면_36형.pdf	3MB
도면	41형	(도면)_04_LH공동주택주력평면_41형.pdf	3.32MB
도면	46형	(도면)_05_LH공동주택주력평면_46형.pdf	3.61MB
도면	55형	(도면)_06_LH공동주택주력평면_55형.pdf	3.76MB
도면	65형	(도면)_07_LH공동주택주력평면_65형.pdf	4.87MB
도면	84형	(도면)_08_LH공동주택주력평면_84형.pdf	5.5MB

3.2. 웹 뷰어 열람

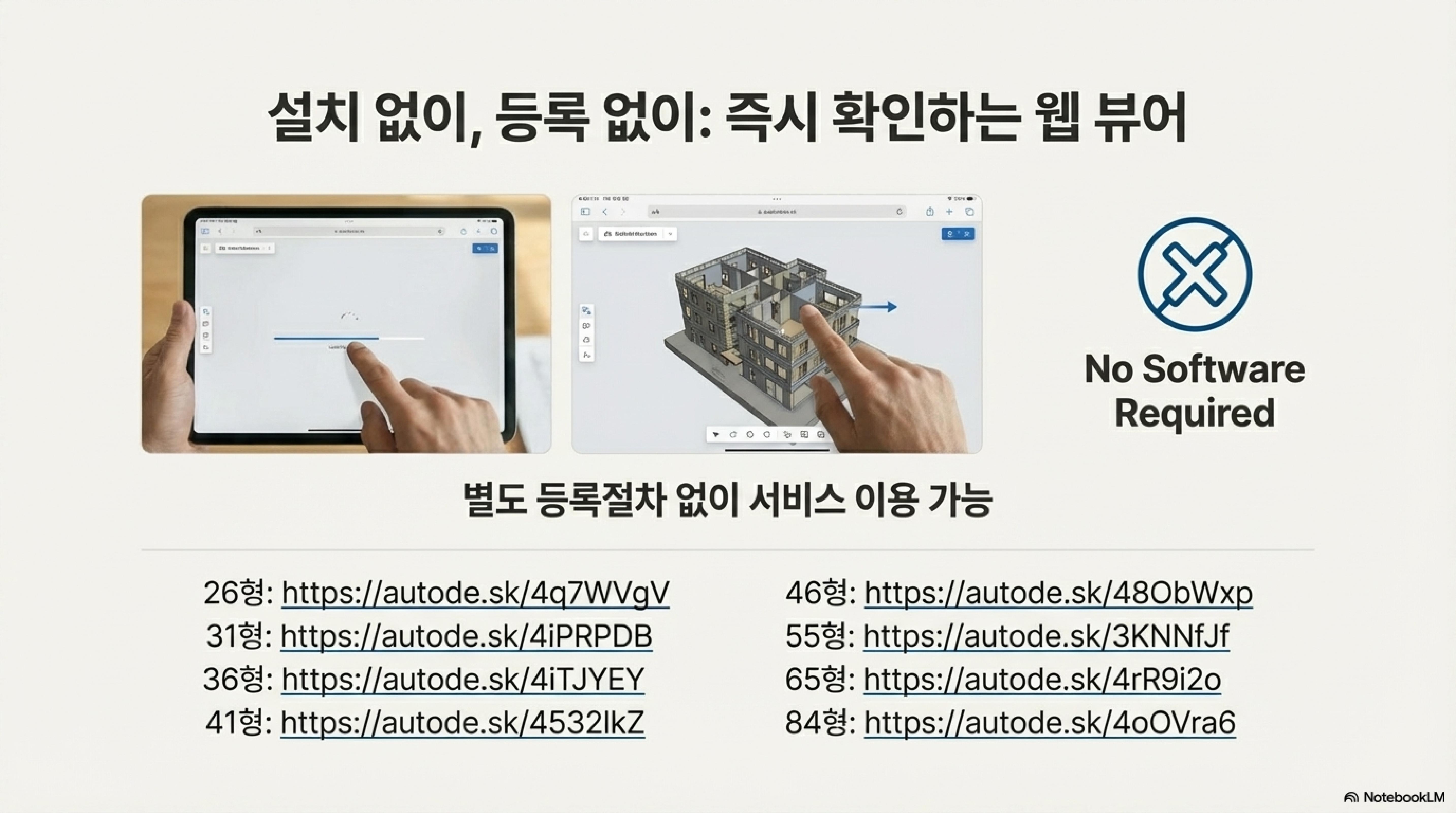

BIM 소프트웨어가 설치되지 않은 사용자를 위해, 별도의 등록 절차 없이 웹 브라우저를 통해 3D 모델을 확인할 수 있는 웹 뷰어 링크를 제공한다.

단위 평형	웹 뷰어 열람 링크
26형	https://autode.sk/4q7WVgV
31형	https://autode.sk/4iPRPDB
36형	https://autode.sk/4iTJYEY
41형	https://autode.sk/4532lkZ
46형	https://autode.sk/48ObWxp
55형	https://autode.sk/3KNNfJf
65형	https://autode.sk/4rR9i2o
84형	https://autode.sk/4oOVra6



---





---
